Tổng quan cơ bản về lưu lượng kế xả

Đồng hồ đo lưu lượng điện từ, viết tắt là EMF, là một dụng cụ đo lưu lượng mới được phát triển nhanh chóng trong những năm 50-60 với sự phát triển của công nghệ điện tử. Nó được chế tạo theo định luật cảm ứng điện từ Faraday và được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện. Do những lợi thế độc đáo của nó, nó hiện đã được sử dụng rộng rãi trong các kỹ thuật công nghiệp để đo lưu lượng của các chất lỏng dẫn điện khác nhau, chẳng hạn như các phương tiện truyền thông ăn mòn khác nhau như axit, kiềm, muối; Các phương tiện truyền thông dễ cháy và nổ khác nhau; Xử lý nước thải cũng như các phép đo lưu lượng bùn khác nhau trong các ngành công nghiệp hóa chất, thực phẩm, dược phẩm và các ngành công nghiệp khác, tạo thành một lĩnh vực ứng dụng độc đáo.

Nguyên tắc của Flowmeter xả

Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ dựa trên định luật cảm ứng điện từ Faraday. Môi trường dẫn điện bên trong ống đo tương đương với thanh kim loại dẫn điện trong thử nghiệm Faraday và hai cuộn dây điện từ ở hai đầu trên và dưới tạo ra một từ trường không đổi. Khi có một môi trường dẫn điện chảy qua, một điện áp cảm ứng được tạo ra. Hai điện cực bên trong ống đo điện áp cảm ứng được tạo ra.

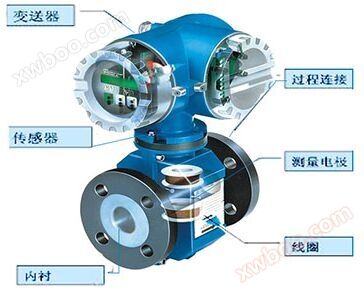

Về mặt cấu trúc bao gồm hai phần, cảm biến lưu lượng điện từ và bộ chuyển đổi. Cảm biến được lắp đặt trên đường ống quy trình công nghiệp, vai trò của nó là chuyển đổi tuyến tính giá trị lưu lượng thể tích chất lỏng chảy vào đường ống thành tín hiệu tiềm năng cảm ứng và gửi tín hiệu này đến bộ chuyển đổi thông qua đường truyền. Bộ chuyển đổi được lắp đặt không xa cảm biến, nó khuếch đại tín hiệu lưu lượng được gửi bởi cảm biến và chuyển đổi thành tín hiệu lưu lượng thành đầu ra tín hiệu điện tiêu chuẩn tỷ lệ thuận để hiển thị, tích lũy và điều chỉnh điều khiển.

Nguyên tắc cơ bản của lưu lượng kế điện từ

1, Nguyên tắc đo lường

Theo định luật cảm ứng điện từ Faraday, khi một dây dẫn trong chuyển động từ trường cắt dây từ tính, ở cả hai đầu của dây dẫn là sản xuất điện thế cảm ứng e, hướng của nó được xác định bởi các quy tắc tay phải, kích thước của nó và cường độ cảm ứng từ trường B, chiều dài của dây dẫn trong từ trường L và tốc độ chuyển động của dây dẫn u tỷ lệ thuận, nếu B, L, u ba thẳng đứng với nhau, sau đó

e＝Blu

Trong từ trường đồng nhất với cường độ cảm ứng từ B, đặt một đường ống từ không dẫn hướng với đường kính bên trong D vuông góc với hướng từ trường, có thể nhìn thấy từ trên, lưu lượng thể tích qv và cảm ứng EMF e và đường kính bên trong D của ống đo mối quan hệ tuyến tính, tỷ lệ nghịch với cường độ cảm ứng từ trường B, không liên quan đến các thông số vật lý khác.

Điều cần lưu ý là để thiết lập một cách nghiêm ngặt, điều kiện đo phải đáp ứng các giả định sau:

① Từ trường là từ trường liên tục phân bố đều;

b) Phân bố đối xứng trục tốc độ dòng chảy của chất lỏng được đo;

Chất lỏng được đo là không từ tính;

④ Độ dẫn của chất lỏng được đo là đồng nhất và đẳng hướng.

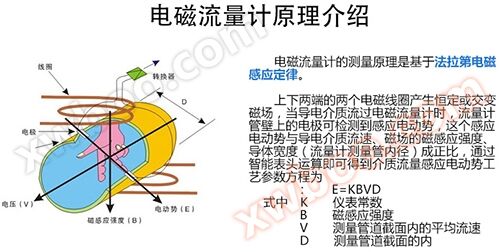

Sơ đồ nguyên tắc

1- Cực từ; 2- Điện cực; 3 - Đường ống

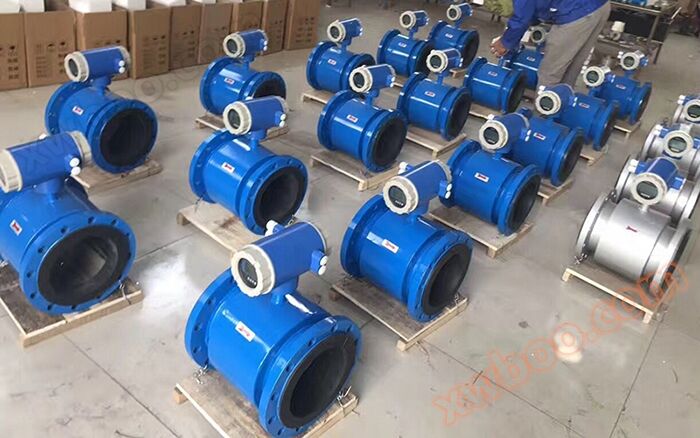

Tính năng sản phẩm của đồng hồ đo lưu lượng xả

1, không có bộ phận cản dòng bên trong, hầu như không có tổn thất áp suất và tình trạng tắc nghẽn chất lỏng.

2, Không có quán tính cơ học, phản ứng nhanh, phạm vi đo lưu lượng rộng (tốc độ dòng chảy 0,3~12m/s) ổn định tốt, có thể được sử dụng cho hệ thống phát hiện, điều chỉnh và điều khiển chương trình tự động.

3, Độ dẫn đo lớn hơn 5u S/cm chất lỏng, phép đo không bị ảnh hưởng bởi mật độ chất lỏng, độ nhớt, nhiệt độ, áp suất và thay đổi độ dẫn. Tín hiệu điện áp cảm ứng cảm biến và tốc độ trung bình là tuyến tính, độ chính xác đo cao.

4, Lớp chính xác: Lớp 0.2, Lớp 0.5, Lớp 1.0, Lớp 1.5. Đáp ứng các nhu cầu khác nhau của người dùng.

5, bộ phận cảm biến chỉ có lớp lót và điện cực tiếp xúc với chất lỏng được thử nghiệm, miễn là điện cực thích hợp và vật liệu lót được chọn, nó có thể chống ăn mòn và chống mài mòn.

Loại thông thường (áp suất nhỏ hơn 4.0MPa) và loại áp suất cao (áp suất lớn hơn 4.0MPa).

7. Hệ thống đo lưu lượng điện từ cắm vào được chia thành loại lắp đặt đơn giản và loại lắp đặt trực tuyến.

8, Sử dụng bộ nhớ EEPOM, bảo vệ bộ nhớ dữ liệu hoạt động đo lường là an toàn và đáng tin cậy.

9. Sử dụng chip đơn tiên tiến quốc tế (MCU) và công nghệ gắn trên bề mặt (SMT), hiệu suất đáng tin cậy, độ chính xác cao, tiêu thụ điện năng thấp, ổn định điểm không, menu Trung Quốc, cài đặt thông số thuận tiện.

10, với 4~20Ma, tần số, đầu ra xung, với đầu ra mức báo động, với giao diện truyền thông RS485, giao thức Hart, ModBus.

11, độ nét cao LCD backlit hiển thị lưu lượng tức thời, lưu lượng tích lũy (∑+, ∑-, ∑ D), tốc độ dòng chảy, tỷ lệ phần trăm dòng chảy, trạng thái dòng chảy (kích thích, dòng chảy, ống rỗng), v.v.

12, sử dụng vật liệu lót PTFE hoặc cao su và sự kết hợp khác nhau của vật liệu điện cực HC, HB, 316L, Ti và như vậy có thể thích ứng với nhu cầu của các phương tiện truyền thông khác nhau.

13. Chuẩn bị nhiều loại đồng hồ đo lưu lượng như loại ống, loại cắm.

14, lớp bảo vệ: cấu trúc tích hợp IP65, cấu trúc phân chia IP68.

Lớp chống cháy nổ: Exd Ⅱ BT4.Dữ liệu kỹ thuật chính của đồng hồ đo lưu lượng xả

1, Đường kính danh nghĩa: DN6-2200mm

2, áp suất danh nghĩa: 0.6, 1.0, 1.6, 2.5, 4.0MPa (áp suất cao có thể được xử lý theo yêu cầu của người dùng)

3, Độ chính xác: ± 0,2% ± 0,5% (lỗi giá trị hiển thị)

4, Phạm vi đo (Lưu lượng): 0-1m/s đến 0-10m/s

5, Nhiệt độ trung bình: Phân loại loại cơ thể -10 ℃~+80 ℃ (PTFE và F46 lót -40 ℃~+180 ℃) Loại cơ thể -10 ℃~+80 ℃

6, Nhiệt độ môi trường: -25 ℃~+60 ℃

7, Độ ẩm môi trường: 5~100% RH (RH)

8, Độ dẫn trung bình: hơn 20μS/cm

9, Cài đặt: một loại cơ thể, phân loại cơ thể

10, lớp bảo vệ vỏ: cảm biến IP65, IP68 tùy chọn (IP65: bụi kín, loại chống phun nước, có thể cho phép vòi phun nước vào dụng cụ từ bất kỳ hướng nào; IP68: bụi dày đặc, loại lặn, có thể làm việc trong nước trong một thời gian dài) Bộ chuyển đổi IP65

11, cấu trúc điện cực: cấu trúc ba điện cực, cấu trúc điện cực

12, Phương tiện thử nghiệm *** Nhiệt độ cao: lót cao su neoprene *** Cao 80 ℃, lót polyurethane *** Cao 80 ℃, lót PTFE *** Cao 180 ℃, lót cao su chịu nhiệt độ cao *** Cao 120 ℃

13, Tín hiệu đầu ra cảm biến: 0-0,2mVp-p đến 0-2mVp-p

14, Vật liệu điện cực: thép không gỉ OCr8Nil2Mo2Ti, Hastelloy B, C, Titanium Ti, Tantali (Ta), thép không gỉ phủ cacbua vonfram, đặc biệt

Dấu hiệu chống cháy nổ: ExmⅡ T4, Exmd Ⅱ BT4

Lựa chọn vật liệu lót cho lưu lượng kế xả

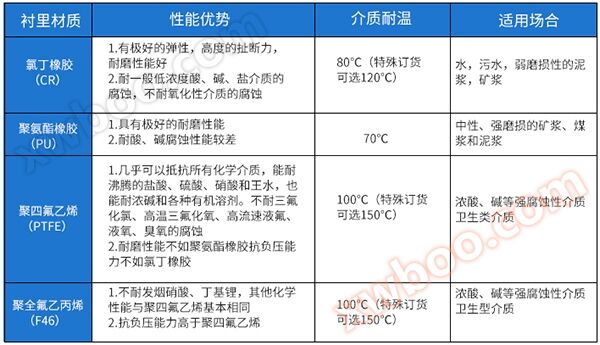

Vật liệu lót nên được lựa chọn theo độ mòn ăn mòn và nhiệt độ của môi trường được thử nghiệm

Lựa chọn điện cực đo lưu lượng xả

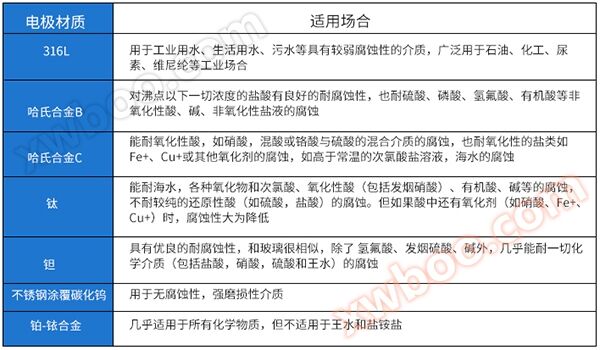

Vật liệu của điện cực nên được lựa chọn dựa trên tính ăn mòn của chất lỏng được kiểm tra, vui lòng kiểm tra hướng dẫn sử dụng, đối với chất lỏng đặc biệt nên được kiểm tra ăn mòn

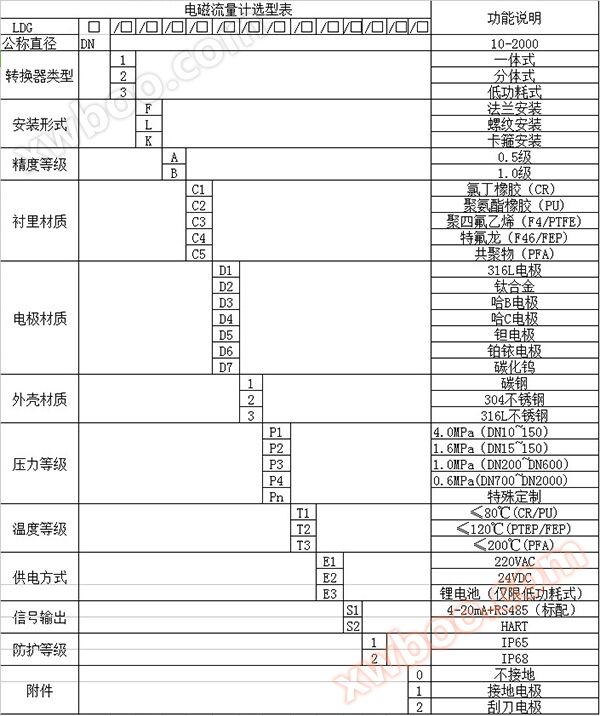

Loại Phổ Flow Meter xả

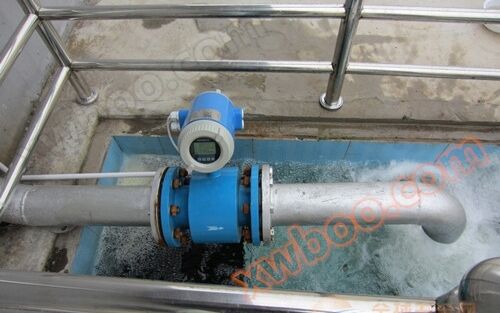

Cài đặt Flow Meter xả

1, nên được cài đặt ở vị trí thấp hơn và dọc lên trên của đường ống ngang, tránh cài đặt ở *** cao và dọc xuống của đường ống;

2, nên được cài đặt trên đường ống đi lên;

3, lắp đặt trong đường ống xả mở, nên được lắp đặt ở vị trí thấp hơn của đường ống;

4, Nếu đường ống rơi hơn 5m, lắp đặt van xả ở hạ lưu của cảm biến;

5, van điều khiển và van ngắt nên được lắp đặt ở hạ lưu của cảm biến, và không nên lắp đặt ngược dòng của cảm biến;

6, cảm biến không thể được cài đặt ở đầu vào và đầu ra của máy bơm, nó nên được cài đặt ở đầu ra của máy bơm;

7, cách lắp đặt đồng hồ đo lưu lượng chất lỏng trong giếng đo;

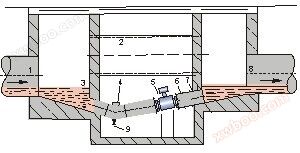

Hình 7 Ghi chú: 1. Lối vào 2. Ống tràn 3. Cổng vào 4. Làm sạch lỗ 5. Đồng hồ đo lưu lượng 6. Ống ngắn 7. Đầu ra 8. Van xả

Làm thế nào để chọn đúng nút cài đặt:

Chọn đúng điểm lắp đặt và lắp đặt đồng hồ đo lưu lượng chính xác là hai liên kết rất quan trọng. Nếu sai trong liên kết lắp đặt, trọng lượng nhẹ ảnh hưởng đến độ chính xác đo lường, trọng lượng nặng sẽ ảnh hưởng đến tuổi thọ của đồng hồ đo lưu lượng và thậm chí làm hỏng đồng hồ đo lưu lượng.

Khi chọn vị trí lắp đặt cần đặc biệt chú ý:

Trục của điện cực không đo phải gần đúng với hướng ngang;

Đường ống đo phải được lấp đầy hoàn toàn với chất lỏng;

Phía trước *** Ít hơn 5 × D (D là đường kính trong của đồng hồ đo lưu lượng) chiều dài của đoạn thẳng, phía sau *** Ít hơn 3 × D (D là đường kính trong của đồng hồ đo lưu lượng) chiều dài của đoạn thẳng;

Hướng dòng chảy của chất lỏng và hướng mũi tên của đồng hồ đo lưu lượng phù hợp;

Để có chân không bên trong đường ống sẽ làm hỏng lớp lót của đồng hồ đo lưu lượng, cần đặc biệt chú ý;

Không nên có trường điện từ mạnh gần đồng hồ đo lưu lượng;

Phải có nhiều không gian gần đó để lắp đặt và bảo trì;

Nếu đường ống đo có rung động, ở cả hai bên của đồng hồ đo lưu lượng phải có giá đỡ cố định để đo khoảng cách giữa điểm trộn và đồng hồ đo lưu lượng khi chất lỏng hỗn hợp của môi trường khác nhau *** Ít hơn 30 × D (đường kính bên trong của đồng hồ đo lưu lượng D) chiều dài để thuận tiện cho việc làm sạch và bảo trì đồng hồ đo lưu lượng trong tương lai, nên lắp đặt đường ống bỏ qua;
